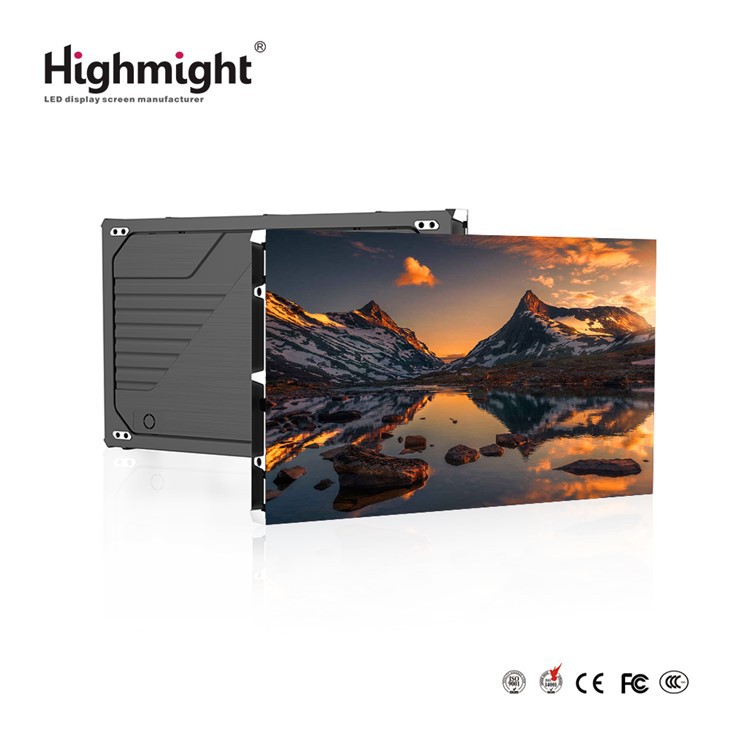

Ultra HD inomhus LED Small Pitch Screen - P0.9/P1.2/P 1.5 - Sömlös videovägg för kontrollrum
XM-II is a small-pitch LED display designed for high-end indoor scenes. It adopts advanced macro-pitch patch technology to achieve an ultra-small pixel pitch of P1.2-P1.8. The picture is delicate and has no graininess. It is perfectly suitable for command and control, conference halls, radio and television broadcasting and other places with Strikta krav på bildkvalitet .
Produktionsprocess
Pixlar med ultrahöga densitet
The COB small-pitch LED screen uses advanced chip direct packaging technology (Chip on Board), which integrates LED wafers directly on the PCB board, greatly reducing the pixel pitch (P0.9-P1.8) and achieving a pixel density of one million per square meter. Compared with traditional SMD packaging, there is no bracket shading and reflection Problem, visningsbilden är jämnare och mer känslig, och det finns ingen kornighet även när den ses på nära håll, vilket är lämpligt för scener med strikta krav på bildkvalitet, till exempel avancerade konferensrum och kommandocentra.
Utmärkt tillförlitlighet och skyddsprestanda, livslängd upp till 100, 000 timmar
COB technology protects LED chips through overall epoxy resin encapsulation, with advantages such as moisture-proof, dust-proof, anti-static, and anti-collision, and the protection level is above IP54. The design without exposed solder joints avoids the risk of cold soldering and falling off, and the failure rate is reduced by 90% compared with SMD. With low brightness and high gray technology, the Skärmen kan fortfarande upprätthålla färgkonsistens efter långvarig användning . Livslängden överstiger 10 år när den används i genomsnitt 12 timmar om dagen, vilket minskar underhållskostnaderna kraftigt .
Intelligent frontunderhåll
Modulär främre underhållsdesign stöder en-rutan snabb demontering utan att reservera bakutrymmet . Tjockleken på hela skärmen styrs inom 80 mm, vilket kan installeras på väggen eller sömlöst integreras med dekorationen . Den fläktlösa värmeavledningsarkitekturen är kombinerad med ett effektivt aluminum underlag och arbetssubehöret är<20dB, which is particularly suitable for quiet environments such as conference rooms and studios. It supports automatic brightness adjustment and remote monitoring, and operates stably 24 hours a day, 7 days a week.
Låg ljusstyrka och hög gråskala prestanda
Using 16-bit high-precision driver IC, it can still achieve 65536-level grayscale control at low brightness of 100nit, solving the problem of color block discontinuity in traditional LED display in dark fields. With the HDR10+ algorithm, black is purer and bright parts are not overexposed, perfectly presenting medical images, starry sky photography och annat innehåll med höga krav för mörka nivåer, uppfylla avancerade behov som professionell film och TV-postproduktion och museumsutställningar .
180 graders ultra bred visningsvinkel och täckning av bionivå
COB-förpackad ljuskälla har inga riktningsbegränsningar, och de horisontella och vertikala betraktningsvinklarna är båda 178 grader, och det finns ingen färgavvikelse när den ses från sidan . stöder dCi-p 3 98% bred färgspel, med punkt-för-punkt-korrigeringsteknik, färgskillnad ΔEEEE<2, reaching broadcast-level standards. Whether it is a curved screen or a special-shaped installation, it can ensure true color at any angle, suitable for multi-viewing scenes such as large stages and brand showrooms.
Specifikationer
|
Minicob Small Pitch Q Series |
|||
|
Modulmodell (mm) |
Q 1.25 |
Q 1.538 |
Q 1.86 |
|
Modulpunktavstånd (mm) |
1.5 |
1.538 |
1.8605 |
|
Modulstorlek (mm) |
320x160 |
320x160 |
320x160 |
|
Modulpixel |
256x128 |
208x104 |
172x86 |
|
Förpackningsprocess |
Full Flip Cob |
Full Flip Cob |
Full Flip Cob |
|
Modulytteknologi |
matt matt |
matt matt |
matt matt |
|
Fysiska pixlar (dot/㎡) |
640000 |
422500 |
288269 |
|
Kretssystem |
Common Cathode Circuit |
Common Cathode Circuit |
Common Cathode Circuit |
|
Ljusstyrka (CD/㎡) |
500-800 |
500-800 |
500-800 |
|
Uppdateringshastighet (Hz) |
3840 |
3840 |
3840 |
|
Färgtemperatur (k) |
9000 |
9000 |
9000 |
|
ythårdhet |
4H |
4H |
4H |
|
Boxstorlek (mm) |
640x480 |
640x480 |
640x480 |
|
Skåpupplösning (prickar) |
612x384 |
416x312 |
344x256 |
|
Livslängd |
Större än eller lika med 100, 000 timmar |
||
|
Pixelkomposition |
Rgb 3- i -1 |
||
|
Gråskala |
14bit |
||
|
Maximal effekt (w/㎡) |
600-800W |
||
|
Genomsnittlig kraft (w/㎡) |
400-600W |
||
|
Eliminera spöke |
Utrustning |
||
|
ingångsspänning |
AC 100-240 V 50/60Hz |
||
|
Modulingångsspänning |
DC 4.7-5 V ± 0,2V |
||
|
Miljö |
Temperatur -10-40 examensfuktighet 10 ％ -90 ％ |
||
Ansökningsområden
Företagskonferensrum
+
-
COB-skärmen är sömlöst skarvad och har inget Moiré-mönster, vilket är lämpligt för närbildsvisning . Det kan visa PPT/Datarapporter i högupplöst och är dammsäker och bultsäker, vilket gör det lämpligt för konferensrum som ofta används .}
Smart City Command Center
+
-
7 × 24 timmars driftskrav, COB har god värmeavledning, låg effektförbrukning, hög tillförlitlighet och kan visa dynamisk övervakningsdata under lång tid utan skärminbränning .
Radio- och TV -studio
+
-
Reproduktion med hög färg (NTSC större än eller lika med 100%) stöder 4K live-sändning, och den flimmerfria funktionen uppfyller kamerans fotograferingskrav och undviker skärmband .
Undervisningssystem för medicinsk kirurgi
+
-
Pixelhöjd för mikronivå (P 0.9- P1 . 2) kan tydligt visa kirurgiska detaljer, inga utsatta lamppärlor på ytan, lätt att desinficera och rengöra och uppfylla kraven i medicinsk miljö.
High-end detaljhandelsutställning
+
-
Ultrahög kontrast (5000: 1) förbättrar produktens visuella effekt, ultratunn design sparar utrymme och stöder interaktiv beröringsfunktion .
Utbildnings smart klassrum
+
-
Inget skadligt blått ljus (30% filtrerat under 460Nm våglängd), skyddar elevernas syn, anti-bländsyta lämplig för långvarig undervisning .
Simulering av militär sandbord
+
-
Modulär design stöder snabb demontering och montering, EMC-kapacitet för militär kvalitet och anpassar sig till tillfällig distribution inom fältet .
Hotellbankett
+
-
Den främre underhållsdesignen sparar utrymme och kan installeras på ett doldt sätt, som kombinerar teknik och estetik med den dekorativa stilen .
Highmight Serve
Highmight brings together a team of senior consultants and engineers in the industry. Through in-depth demand analysis, we tailor cost-effective LED display solutions for different scenarios (such as commercial, stage, stadium, etc.). We not only consider budget and space constraints, but also integrate intelligent display technology and aesthetic design to ensure that the solution is both forward-looking och praktiskt .
Immersive Experience: Ge Offline Exhibition Hall Experience eller Online 3D Simulation Demonstration, intuitivt uppleva kärnprestanda som 4K Ultra-High Definition och Low Latency Refresh Rate .
7 × 24 timmars molnstöd: Genom digitala verktyg som videoanslutning och AR-fjärranteckning, realtidslösning för att kontrollera systemfelsökning, mjukvarukompatibilitet och andra problem leder svarshastigheten i branschen .
Praktiskt träningssystem: Från grundläggande drift till avancerad drift och underhåll, flerspråkiga träningsvideor och simuleringsoperationsplattformar tillhandahålls för att hjälpa kunder att snabbt behärska färdigheter som färgkalibrering och energibesparande lägesinställningar .
Beställningsvisualiseringssystem: Kunder kan se produktionsloggar i realtid (t.ex. modulmonteringsframsteg, förarchipbatchar) genom exklusiva portar och till och med anpassade laserlogotyper och andra personliga tjänster .
Extrem miljönstestning: Överskridande industristandarder, skärmen genomgår -30 examensfrysning, 85% fuktighetssaltspruttest och 144 timmars kontinuerliga åldrande utmaningar för att säkerställa stabil drift i hårda miljöer som öknar och kustområden .
Certifikat
Highmights produkter inspekteras av professionella inspektionsbyråer för att säkerställa att produkterna uppfyller marknadsstandarder och har flera certifikat .
FAQ:
F: Vad är en LED -skärm i COB.
A: COB (chip ombord) är en teknik som direkt paketerar LED -chips på PCB -underlag, utan behov av traditionell SMD -ytmonteringsteknik . Liten tonhöjd hänvisar vanligtvis till LED -skärmar med pixel tonhöjd mindre än eller lika med P1 . 5mm, som har egenskaperna av hög densitet, lysslöst splisse, och högt relig.
F: Vilka är fördelarna med Cob Small Pitch LED?
A:
Hög tillförlitlighet: Inga exponerade lödfogar, dammtät, fuktsäker, antistatisk, lämplig för 7 × 24 timmars operation .
Ultra-hög-definitionsdisplay: Hög pixeltäthet, ingen kornighet när den ses på nära håll, lämplig för scener som kommando- och kontrollrum och konferensrum .
Bred visningsvinkel: Horisontell/vertikal visningsvinkel kan nå mer än 170 grader, och det finns ingen färggjutning när den ses från sidan .
Låg effektförbrukning: Hög lysande effektivitet, cirka 20% ~ 30% energibesparing jämfört med traditionell SMD .
F: Vilka scenarier är det tillämpligt för?
A:
High-end kontrollrum: Power Dispatching, Traffic Control och andra scenarier som kräver hög stabilitet .
Mötesrum/föreläsningssal: Byt ut projektorer för att uppnå 4K/8K Ultra-High-Definition Display .
Radio- och tv -sändningar: Reproduktion med hög färg, Support HDR .
Kommersiell display: Lyxbutiker, utställningshallar och andra platser som bedriver den ultimata bildkvaliteten .
F: Är COB -skärmar dyrare att underhålla?
S: Den ursprungliga inköpskostnaden är högre än SMD, men den långsiktiga underhållskostnaden är lägre:
Underhåll av no-stick lampor: Enstaka pixelskador kan repareras genom modulär ersättning utan demontering av hela skärmen .
Lång livslängd: LED -chipliv större än eller lika med 100, 000 timmar och inget kalllödningsproblem .
Lätt att rengöra: ytan är platt och sömlös, och damm är inte lätt att ackumulera .
F: Vad är den framtida trenden med COB -teknik?
A:
Micro LED -integration: Mindre pixelhöjd .
Touch Interaction: Touch -funktionen realiseras genom att kombinera infraröd eller kapacitiv teknik .
Smart skärmintegration: Inbyggd AI-processor, stöd för ansiktsigenkänning och datavisualisering .
